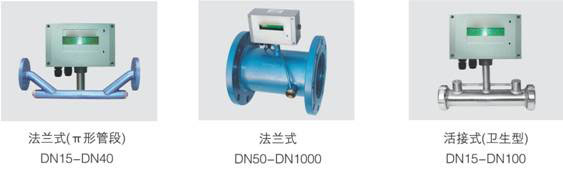

產品詳情
|
公稱通徑 |
額定壓力 |

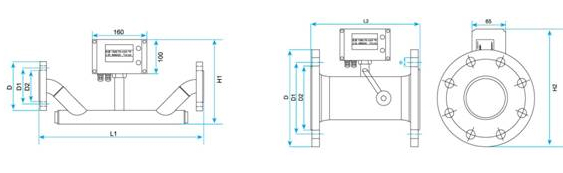

π形管段外形尺寸 |
標準管段外形尺寸 |
法蘭尺寸 |
|||||
|
L1 |
H1 |
L2 |
H2 |
D |
D1 |
D2 |
Ｎ-Φ |
||
|
15 |
2.5 |
320 |
136 |
|
|
95 |
65 |
46 |
14×4 |
|
20 |
360 |
142 |
|
|
105 |
75 |
56 |
14×4 |
|
|
25 |
390 |
151 |
|
|
115 |
85 |
65 |
14×4 |
|
|
32 |
450 |
157 |
|
|
140 |
100 |
76 |
18×4 |
|
|
40 |
500 |
169 |
|
|
150 |
110 |
84 |
18×4 |
|
|
50 |
1.6 |
|
|
200 |
260 |
165 |
125 |
99 |
18×4 |
|
65 |
|
|
200 |
280 |
185 |
145 |
118 |
18×4 |
|
|
80 |
|
|
225 |
295 |
200 |
160 |
132 |
18×8 |
|
|
100 |
|
|
250 |
314 |
220 |
180 |
156 |
18×8 |
|
|
125 |
|
|
250 |
347 |
250 |
210 |
184 |
18×8 |
|
|
150 |
|
|
300 |
372 |
285 |
240 |
211 |
22×8 |
|
|
200 |
|
|
350 |
430 |
340 |
295 |
266 |
22×12 |
|
|
250 |
|
|
450 |
489 |
405 |
355 |
319 |
26×12 |
|
|
300 |
|
|
500 |
543 |
460 |
410 |
370 |
26×12 |
|
|
350 |
|
|
550 |
599 |
520 |
470 |
429 |
26×12 |
|
|
400 |
|
|
600 |
653 |
580 |
525 |
480 |
26×16 |
|
|
450 |
|
|
700 |
708 |
640 |
585 |
548 |
30×20 |
|
|
500 |
|
|
|
800 |
771 |
670 |
620 |
585 |
25×20 |
|
600 |
|
|
|
1000 |
884 |
780 |
725 |
685 |
30×20 |
|
700 |
|
|
|
1100 |
964 |
860 |
810 |
775 |
24×25 |
|
800 |
|
|
|
1200 |
1072 |
975 |
920 |
880 |
24×30 |
|
900 |
|
|
|
1300 |
1172 |
1075 |
1020 |
980 |
24×30 |
|
1000 |
|
|
|
1400 |
1287 |
1175 |
1120 |
1080 |
28×30 |
活接式（衛生型）機械尺寸圖
|
公稱通徑 |
額定壓力 |
活接式外形尺寸 |
材 質 |
|||
|
L |
H |
D |
C |
|||
|
25 |
4.0 |
300 |
282 |
51 |
19 |
不銹鋼 |
|
40 |
300 |
300 |
74 |
23 |
||
|
50 |
300 |
310 |
84 |
24 |
||
|
65 |
350 |
330 |
100 |
28 |
||
|
80 |
400 |
345 |
114 |
30 |
||
|
100 |
450 |
365 |
128 |
31 |
||
◇電池供電型◇
電池供電型一體式超聲波流量計是采用3.6V鋰電池供電即可長時間工作的超低功耗超聲波流量計，具有測量精度高，免維護、無需操作等特點，特別適合于野外或城市管網計量。
|
公稱通徑 |
額定壓力 |

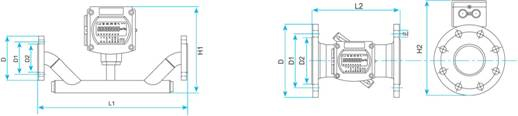

π形管段外形尺寸 |
標準管段外形尺寸 |
法蘭尺寸 |
|||||
|
L1 |
H1 |
L2 |
H2 |
D |
D1 |
D2 |
Ｎ-Φ |
||
|
15 |
2.5 |
320 |
132 |
|
|
95 |
65 |
46 |
14×4 |
|
20 |
360 |
138 |
|
|
105 |
75 |
56 |
14×4 |
|
|
25 |
390 |
147 |
|
|
115 |
85 |
65 |
14×4 |
|
|
32 |
450 |
153 |
|
|
140 |
100 |
76 |
18×4 |
|
|
40 |
500 |
165 |
|
|
150 |
110 |
84 |
18×4 |
|
|
50 |
1.6 |
|
|
200 |
234 |
165 |
125 |
99 |
18×4 |
|
65 |
|
|
200 |
254 |
185 |
145 |
118 |
18×4 |
|
|
80 |
|
|
225 |
268 |
200 |
160 |
132 |
18×8 |
|
|
100 |
|
|
250 |
287 |
220 |
180 |
156 |
18×8 |
|
|
125 |
|
|
250 |
315 |
250 |
210 |
184 |
18×8 |
|
|
150 |
|
|
300 |
345 |
285 |
240 |
211 |
22×8 |
|
|
200 |
|
|
350 |
403 |
340 |
295 |
266 |
22×12 |
|
|
250 |
|
|
450 |
462 |
405 |
355 |
319 |
26×12 |
|
|
300 |
|
|
500 |
516 |
460 |
410 |
370 |
26×12 |
|
|
350 |
|
|
550 |
572 |
520 |
470 |
429 |
26×12 |
|
|
400 |
|
|
600 |
626 |
580 |
525 |
480 |
26×16 |
|
|
450 |
|
|
700 |
682 |
640 |
585 |
548 |
30×20 |
|
|
500 |
|
|
|
800 |
745 |
670 |
620 |
585 |
25×20 |
|
600 |
|
|
|
1000 |
858 |
780 |
725 |
685 |
30×20 |
|
700 |
|
|
|
1100 |
938 |
860 |
810 |
775 |
24×25 |
|
800 |
|
|
|
1200 |
1046 |
975 |
920 |
880 |
24×30 |
|
900 |
|
|
|
1300 |
1146 |
1075 |
1020 |
980 |
24×30 |
|
1000 |
|
|
|
1400 |
1261 |
1175 |
1120 |
1080 |
28×30 |
活接式(衛生型)機械尺寸圖
|
公稱通徑 |
額定壓力 |
活接式外形尺寸 |
材 質 |
|||
|
L |
H |
D |
C |
|||
|
25 |
4.0 |
300 |
178 |
51 |
19 |
不銹鋼 |
|
40 |
300 |
196 |
74 |
23 |
||
|
50 |
300 |
206 |
84 |
24 |
||
|
65 |
350 |
226 |
100 |
28 |
||
|
80 |
400 |
241 |
114 |
30 |
||
|
100 |
450 |
261 |
128 |
31 |
||
固定一體式超聲波流量計選型表
| ZD-100Y |
固定一體式超聲波流量計 |
||||||
|
┆ |
代號 |
顯示方式注 |
|||||
|
┆ |
P |
平視 |
|||||
|
┆ |
F |
俯視 |
|||||
|
┆ |
┆ |
代號 |
工作電源 |
||||
|
┆ |
┆ |
A |
交流 |
||||
|
┆ |
┆ |
B |
電池 |
||||
|
┆ |
┆ |
D |
直流 |
||||
|
┆ |
┆ |
L |
兩線制（電池供電） |
||||
|
┆ |
┆ |
┆ |
代號 |
管徑 DN(mm) |
|||
|
┆ |
┆ |
┆ |
┆ |
代號 |
管道材質 |
||
|
┆ |
┆ |
┆ |
┆ |
0 |
碳鋼 |
||
|
┆ |
┆ |
┆ |
┆ |
1 |
不銹鋼 |
||
|
┆ |
┆ |
┆ |
┆ |
┆ |
代號 |
公稱壓力MPa |
|
|
┆ |
┆ |
┆ |
┆ |
┆ |
┆ |
代號 |
信號輸出 |
|
┆ |
┆ |
┆ |
┆ |
┆ |
┆ |
N |
無輸出 |
|
┆ |
┆ |
┆ |
┆ |
┆ |
┆ |
A |
4-20mmA輸出（請注明量程） |
|
┆ |
┆ |
┆ |
┆ |
┆ |
┆ |
F |
頻率輸出（請注明上下限頻率及量程） |
|
┆ |
┆ |
┆ |
┆ |
┆ |
┆ |
R |
繼電器輸出（開關節點信號） |
|
┆ |
┆ |
┆ |
┆ |
┆ |
┆ |
2 |
RS232輸出（請注明波特率、通訊校驗位） |
|
┆ |
┆ |
┆ |
┆ |
┆ |
┆ |
4 |
RS485輸出（請注明波特率、通訊校驗位 |
|
ZD-100Y |
F |
D |
200 |
0 |
1.6 |
A(300) |
←流量計選型舉例 |
解釋：一體式超聲波流量計，俯視，直流供電，測量管徑DN200，碳鋼管材，壓力1.6MPa，4-20mA輸出，量程0-300m3/h
山東智達自控系統有限公司成立于2002年，2005年通過IS09001：2000質量管理體系認證。是集開發、生產、銷售為一體的高科技企業。
